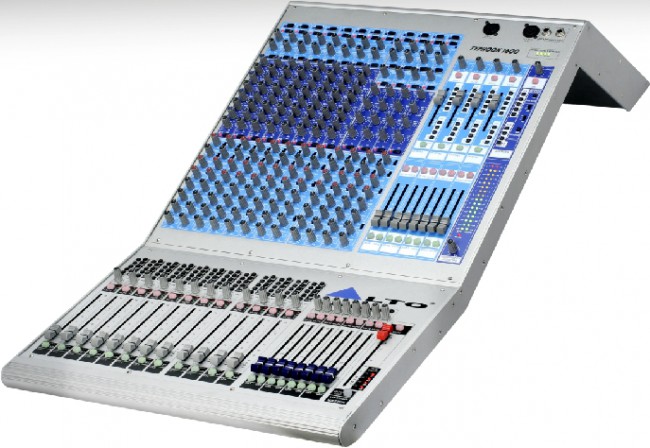

Концертная микшерная консоль, имеет восемь моноканалов, четыре стереоканала, восемь вспомогательных шин, восемь подгрупп, четыре группы заглушения, главную стереошину, систему солирования, систему прослушивания.
Стерео каналы могут использоваться и как моно, с микрофонным или линейным входом.
На каждом канале есть:
- Симметричный микрофонный вход (XLR)
- Симметричный линейный вход (джек)
- Выключатель фантомного питания 48 В
- Переключатель инвертирования фазы
- Регулятор чувствительности
- Выключатель обрезного фильтра НЧ с регулятором частоты среза 40…400 Гц, крутизна 12 дБ/окт
- Выключатель эквалайзера
- Регуляторы уровня посыла на вспомогательные шины (восемь)
- Переключатели пре- или постфейдерного режима посыла на 1,2, 3-4 и 5-8 вспомогательные
- Регулятор стереопанорамы
- Переключатель заглушения с индикацией
- Переключатель солирования с индикацией
- Светодиодные индикаторы присутствия сигнала и перегрузки
- Кнопки назначения на главную стереошину и на пары подгрупп
- Кнопки назначения каналов на четыре группы заглушения
- Фейдер длиной 100 мм.
На каждом моноканале есть:
- Симметричный линейный выход (джек)
- Разрыв (джек TRS)
- Четырехполосный эквалайзер с двумя полупараметрическими серединами и регуляторами частоты контроля НЧ и ВЧ (всего восемь ручек)
На каждом стереоканале есть:
- Симметричный стереовход (два джека) с отдельным регулятором чувствительности.
- Четырехполосный эквалайзер
- Кнопка выбора источника сигнала – стерео или моно входа
В секции подгрупп на каждую из восьми есть:
- Кнопка назначения на главную стереошину
- Регулятор стереопанорамы
- Кнопка заглушения с индикацией
- Кнопка солирования с индикацией
- Фейдер длиной 100 мм.
- Симметричный линейный выход (XLR)
- Разрыв (джек TRS)
В секции посылов на каждый из восьми есть:
- Переключатель заглушения с индикацией
- Переключатель солирования с индикацией
- Фейдер длиной 60 мм.
- Симметричный линейный выход (XLR)
- Разрыв (джек TRS)
В секции стреовозвратов на каждый из четырех есть:
- Кнопки назначения на главную стереошину и на пары подгрупп
- Четыре кнопки назначения возвратов на посылы 1,2, 3-4 и 5-8
- Кнопка заглушения с индикацией
- Кнопка солирования с индикацией
- Фейдер длиной 60 мм.
- Симметричный стереовход (два джека)
В секции главной стереошины есть:
- Переключатель заглушения с индикацией
- Переключатель солирования с индикацией
- Фейдер длиной 100 мм.
- Симметричный линейный стереовыход (два XLR)
- Разрывы (джеки TRS)
- Пара линейных выходов для записи (джеки).
В секции индикаторов уровня выхода/солирования (16-ти сегментные светодиодные) расположен регулятор громкости наушников (два запараллеленных джека), он же уровня контрольных мониторов (стереовыход, два джека) и глобальный светодиодный индикатор активности системы солирования.
Система прослушивания:
На вход системы прослушивания может быть назначен сигнал с главной стереошины, подгрупп, посылов, с входов для фонограммы (два джека) или с системы солирования, которая имеет приоритет над остальными источниками.
Есть симметричный микрофонный вход (XLR) для переговорного микрофона с регулятором чувствительности и кнопкой переговоров, встроенный генератор тестового синусоидального сигнала с переключателем частоты (0,1, 1, 10 кГц), уровня (-10, 0, +4 дБ), светодиодным индикатором активности и выключателем.
Секция переговорного микрофона и генератора может быть назначена на главную шину, все подгруппы, каждую из четырех пар шин посылов.
Кроме того, есть разъем (четырехконтактный XLR) для подключения 12-вольтовой лампочки подсветки, светодиодные индикаторы наличия питающих напряжений, разъем для подключения внешнего блока питания (поставляется в комплекте).
Частотный диапазон: 20…20000 Гц (Микр. вход - микс, +0/-1дБ)
Сигнал/шум по микр. входу: -127 дБ (EIN, 150 Ом, чувств +60 дБ)
Системный шум:
Суммарный: -90 дБ (16 каналов, фейдеры на мин.)
Линия – микс: -86 дБ (16 каналов, фейдеры на 0 дБ)
Искажения (1 кГц):
Микр. вход – разрыв: 0,009% (выход +20 dBu, чувств +30 дБ)
Микр. вход – микс: 0,03% (выход +20 dBu, чувств +30 дБ)
Максимальный выходной уровень по всем выходам: +22 дБ
Размеры консоли 500*195*356 мм, вес 13 кг
Размеры выносного блока питания (в комплекте) 311*68*210 мм, вес 7,2 кг
Схемотехника TYPHOON базируется на новых операционных усилителях NJM4580 японской корпорации NEW JAPAN RADIO Co.
