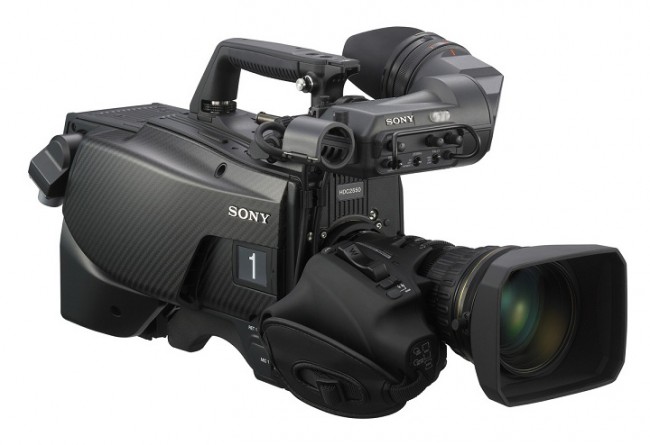

SONY HDC-1700

Портативная системная камера с 16-битным АЦП и передачей сигналов по оптоволоконному кабелю

Портативная системная камера Sony HDC-1700 с 16-битным АЦП и передачей сигналов по оптоволоконному кабелю HDC-1700, двухформатная системная HD камера, оснащена сложной системой датчика изображения с тремя 2/3-дюймовыми ПЗС-матрицами Power HAD FX и 16-битным АЦП, что обеспечивает великолепное качество изображения.

HDC-1700 поддерживает HD и SD форматы, в том числе 1080/50i, 1080/59,94i, 720/50p и 720/59,94p. Для обеспечения большей гибкости в ней могут использоваться многие аксессуары для серии HDC, например дополнительные HD видоискатели и адаптеры для больших объективов. У камеры HDC-1700 привлекательное соотношение цены и качества. Кроме того, она обеспечивает удобство работы для пользователя.

HDC-1700, двухформатная системная HD камера, оснащена сложной системой датчика изображения с тремя 2/3-дюймовыми ПЗС-матрицами Power HAD FX и 16-битным АЦП. HDC-1700 поддерживает HD и SD форматы, в том числе 1080/50i, 1080/59,94i, 720/50p и 720/59,94p. С функцией Adaptive Matrix (Адаптивная матрица) изображения воспроизводятся с хорошо сбалансированными деталями, даже в условиях яркого монохроматического освещения, которое используется для световых эффектов на сцене. Наряду с усовершенствованной БИС DSP, применяется функция ALAC-2, которая автоматически компенсирует хроматическую аберрацию объектива (объективы должны поддерживать функцию ALAC). ALAC-2 работает в горизонтальном и вертикальном направлении.

Используя датчик ускорения MEMS, можно отображать на экране видоискателя положение камеры по горизонтали, что особенно полезно в режиме широкоугольной съемки. Камера HDC-1700 позволяет осуществлять обмен сигналами с портативным блоком камерного канала HDCU-1700 на расстоянии до 2000 м (HDC-1700 используется только в комбинации с HDCU-1700). Соединение осуществляется по оптоволоконному кабелю. Блок HDCU-1700 может управлять установками в меню камеры и отображать на передней панели состояние оптоволоконного канала. Он оснащен слотом расширения для платы с четырьмя выходами HD/SD SDI, а слот для дополнительных плат используется для плат HKCU, которые позволяют применять такие выходы, как композитный выход (VBS), выход для видеомонитора (PIX), выход для монитора формы сигналов (WFM) и компонентный выход. Для камеры HDC-1700 предлагается множество дополнительных аксессуаров, включая блок двойной оптической фильтрации HKC-DF20 и ПО HZC-PSF20 для сигналов разных форматов (1080/23,98p, 24p, 25p, 29,97p), дополнительные HD видоискатели и адаптеры для больших объективов HDLA-1500, HDLA-1505 и HDLA-1507.

Общие данные

Требования к электропитанию	240 В перем., 1,4 A (макс.), 180 В пост., 1,0 A (макс.), 12 В пост., 7 A (макс.)
Рабочая температура	От -20 °C до 45 °C
Температура хранения	От -20 до +60 °C
Масса	4,5 кг

Секция камеры

Датчик изображения:	Три 2/3-дюймовые ПЗС-матрицы с прогрессивным разложением
Эффективное число элементов изображения	1920 x 1080 (Г x В)
Формат сигнала	1080/50i, 1080/59,94i, 720/50p, 720/59,94p 1080/23,98p*, 1080/24p*, 1080/25p*, 1080/29,97p*
Цветоделительная система	Призменная система F1,4
Встроенные фильтры	Нейтральные: 1: CLEAR (Прозрачный), 2: 1/4ND, 3: 1/16ND, 4: 1/64 ND, 5: CROSS (Крест)
Чувствительность	F10 (режим 1080/59,94i), F11 (режим 1080/50i) (при 2000 лк и степени отражения 89,9%)
Отношение сигнал-шум (типовое значение)	Типовое значение: -60 дБ

Входы/Выходы

Выход SDI	BNC (x1) (HD-SDI/SD-SDI)
Выход телесуфлера/Вход внешней синхронизации	BNC (x1), 1 В (размах), 75 Ом
Выход испытательного сигнала	BNC (x1), 1 В (размах), 75 Ом
Вход микрофона:	XLR 3-контактный (х1) (розетка)
Вход звука (каналы Cp, Ch2)	XLR 3-контактный, (х2) (розетка)
Служебная связь Intercom 1 / Intercom 2	XLR 5-контактный, (х2) (розетка)
Выход для наушников	3-контактное гнездо stereo mini-jack (x1)
Вход управления обратным сигналом	6-контактный (x1)
Следящая система	10-контактный (x1)
Кран	12-контактный (x1)
REMOTE (Дистанционное управление)	8-контактный x1
Объектив	12-контактный (x1)
Видоискатель	20-контактный (x1)
CCU	Оптический/электрический мультисоединитель (х1)
Вход DC (постоянное напряжение питания)	XLR, 4-контактный (х1), (10,5 – 17 В пост. тока)
Выход DC	Тип mini 4-контактный (x1) (10,5 – 17 В, макс. 0,5 A)
USB	Тип A 4-контактный (x1)
